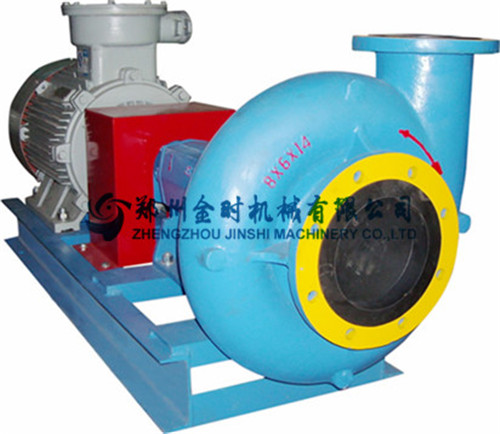

JSB8×6×14砂泵

時間：2019-05-07


一、   用途及適用范圍

JSB系列離心式砂泵主要是用來給油田鉆機的循環固控系統配套，其作用是給除砂器、除泥器、混料器等提供具有一定排量和壓力的鉆井液，以保證這些設備高效工作。

其中JSB10×8×14 離心式砂泵主要適應于配套3000m以上的鉆機，且鉆井液粘度、比重都比較大的鉆井工程使用；JSB8×6×14 離心式砂泵主要配套3000m以上的鉆機；JSB8×6×11 離心式砂泵主要配套3000m以下的鉆機，也可作為灌注泵給三缸泥漿泵供漿；JSB6×5×11、JSB5×4×14離心式砂泵一般用于車裝鉆機或小型鉆機的配套；JSB4×3×13離心式砂泵與計量罐配套，通常稱計量泵或補給泵；JSB3×2×13離心式砂泵一般作為清水泵使用。

二、   結構特點

該系列離心式砂泵的特點是：

1、與美國MISSION泵互換，所有的配件均可與美國MISSION互換，制造標準也是按MISSION泵制造的，因此，在國際市場具有廣闊的銷售市場；

2、系列砂泵共有8種泵，適應于整套固控設備的配套。系列砂泵中軸承座、軸等零部件通用，備件及維修方便、節約成本；

3、開式葉輪，適于輸送高粘度的鉆井液；

4、采用機械密封和盤根密封組合密封，密封效果好，使用壽命長；

5、主要零部件（泵殼、葉輪、機械密封盒）均為耐磨球鐵QT600-3，樹脂砂精密鑄造，使用壽命長、外型美觀。

三、    技術參數

型號 Model

JSB10×8×14

JSB8×6×14

JSB8×6×11

JSB6×5×14

JSB6×5×11

JSB5×4×14

JSB4×3×13

JSB3×2×13

排量

Discharge

capacity

260～300 m3/h

240～260 m3/h

220～240 m3/h

200～220 m3/h

120～200 m3/h

80～120 m3/h

60～80 m3/h

50～60m3/h

揚程

Pump Head

28~33

28～33m

24～28m

24～28m

24～28m

24～28m

22～28m

22～28m

效率 Efficiency

65%

65%

65%

65%

65%

65%

65%

65%

電機功率

Motor power

75/90 kW

55/75 kW

37/45 kW

37/45/55 kW

30/37/45 kW

18.5/22/30   kW

11/15 kW

7.5/11 kW

電機轉速

Motor speed

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

進口直徑

Inlet diameter

10″

8″

8″

6″

6″

5″

4″

3″

出口直徑

Outlet diameter

8″

6″

6″

5″

5″

4″

3″

2″

質量 Weight

1060/1140kg

840/1035kg

700/755kg

665/720/795kg

620/655/715kg

525/535/615kg

435/450kg

365/420kg

外形尺寸,mm

Overall

dimensions

2007×701×950

/2065×701×1015

1927×655×880

/1993×680×950

1855×648×850

/1880×648×850

1823×585×850

/1848×585×850

/1902×600×880

1762×522×814

/1822×585×850

/1847×585×850

1643×502×714

/1731×514×814

/1731×514×814

1531×495×674

/1571×495×674

1388×482×609

/1513×482×674
